Bosch 18V BAT618 Uyumlu BMS Koruma Kartı – BOS-BAT618 5S Li-ion PCB

BOS-BAT618 Bosch 18V Uyumlu 5S Li-ion BMS Koruma Kartı

BOS-BAT618 BMS koruma kartı, Bosch 18V Li-ion BAT618 tipi batarya paketlerinin onarımı, yeniden hücreleme işlemi ve özel batarya montajı için tasarlanmış aftermarket PCB devre kartı setidir. 5 seri (5S) Li-ion hücre grubunun voltajını izlemek ve batarya koruma işlevlerini desteklemek üzere hazırlanmıştır.

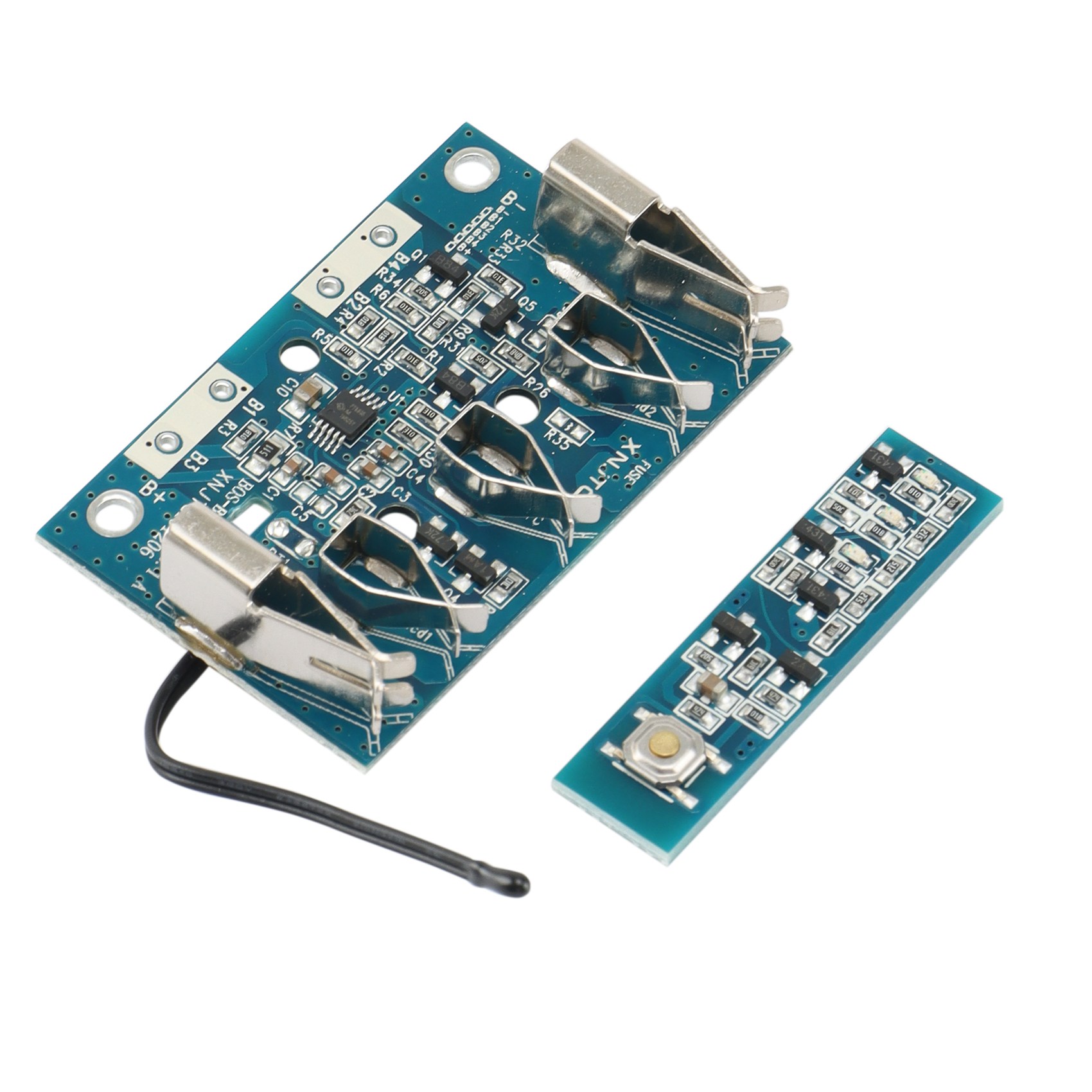

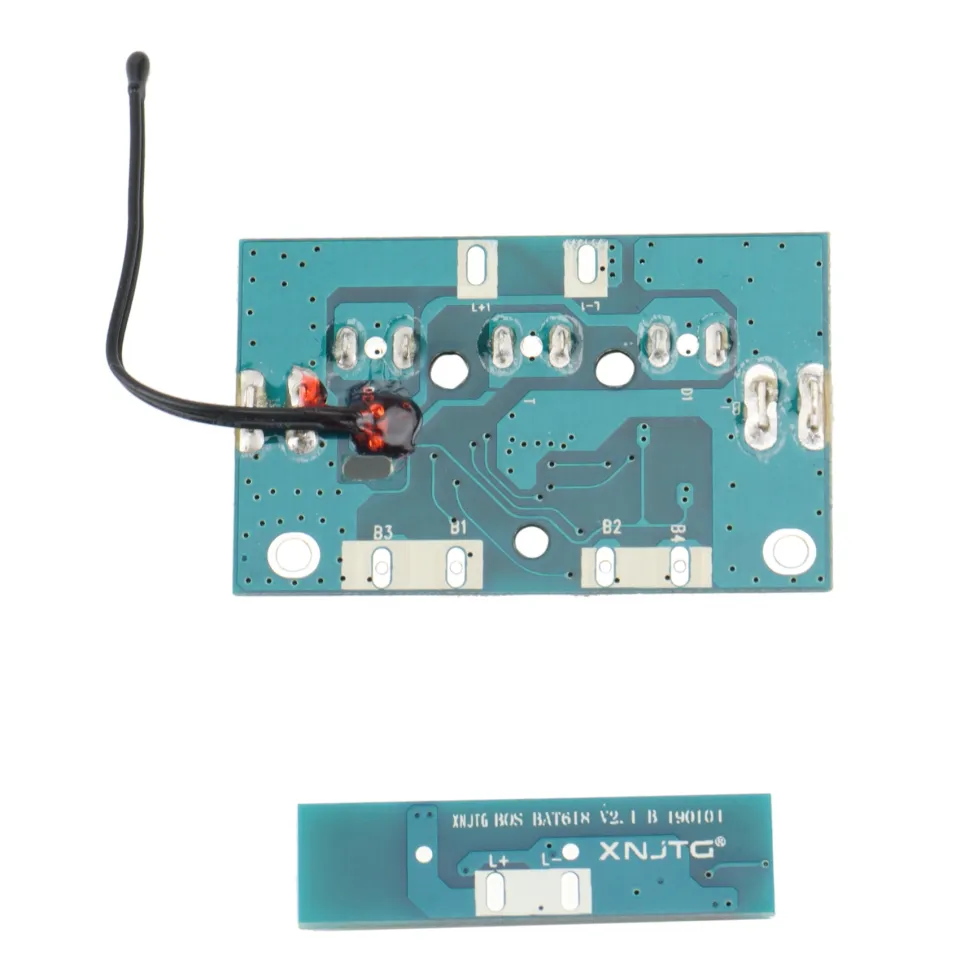

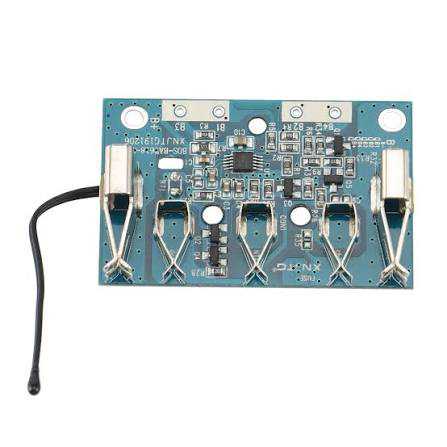

Ürün, referans görselde ana koruma PCB’si, yardımcı gösterge/test kartı ve sıcaklık sensörü kablosu bulunan bir set formundadır. Bu yapı; batarya paketinin araç/şarj cihazı tarafındaki kontak düzenini, sıcaklık algılamasını ve koruma devresini desteklemek için kullanılır. Ancak fiziksel kart revizyonu, kontak şekli ve kablo dizilimi mevcut bataryanızla aynı olmalıdır.

Uyumlu Batarya Modelleri

Referans ürün açıklamalarında aşağıdaki Bosch 18V Li-ion batarya modelleriyle uyumluluk belirtilir:

• Bosch BAT609
• Bosch BAT609G
• Bosch BAT618
• Bosch BAT618G

Uyumluluk uyarısı: Aynı batarya adı altında farklı kasa veya elektronik kart revizyonları bulunabilir. Sipariş vermeden önce mevcut kartın ölçüsünü, kontak düzenini, PCB üzerindeki bağlantı noktalarını ve sıcaklık sensörü kablosunu ürün görselleriyle karşılaştırın.

Öne Çıkan Özellikler

• 5S Li-ion yapı: 18V nominal / 21V tam şarj sınıfındaki 5 seri Li-ion hücre grupları için tasarlanmıştır.
• Batarya koruma ve voltaj algılama: Hücre grup gerilimi izleme ve koruma devresi işlevi için PCB çözümü.
• BAT618 tipi form uyumu: Uyumlu Bosch 18V batarya kasalarında aftermarket yedek elektronik kart olarak kullanılabilir.

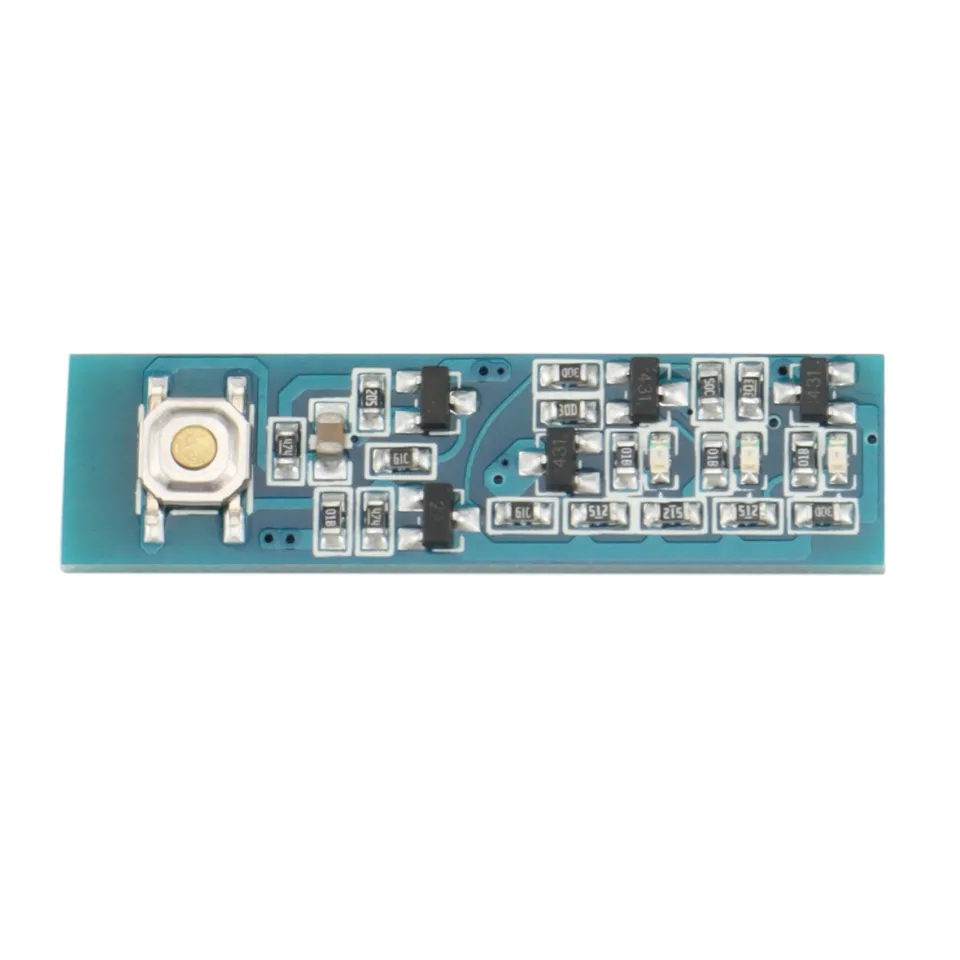

• Yardımcı gösterge/test devresi: Referans ürün görselindeki ayrı küçük PCB, durum/aktivasyon göstergesi için tasarlanmış bileşendir.
• Sıcaklık algılama kablosu: Referans sette NTC/sıcaklık algılama kablosu benzeri bağlantı bulunur; fiziksel set içeriğiyle teyit edilmelidir.
• Teknik servis odaklı: Hasarlı batarya elektroniğinin onarımı veya uyumlu 5S Li-ion paket montajında kullanılabilir.

Teknik Özellikler

Ürün tipi	5S Li-ion BMS / voltaj algılama ve koruma PCB kartı
Piyasa kodu	BOS-BAT618
Uyumlu platform	Bosch 18V Li-ion BAT609 / BAT609G / BAT618 / BAT618G tip bataryalar (fiziksel revizyon teyidi şarttır)
Batarya kimyası	Li-ion (4.2V tam şarj hücre profili)
Hücre seri yapısı	5S
Nominal paket gerilimi	18V
Tam şarj paket gerilimi	21V (5 × 4.2V)
Hücre paralel yapısı	Kart 5S hücre grubu için tasarlanmıştır; 5S1P / 5S2P gibi paralel yapı ve akım kapasitesi kasa, hücre, nikel şerit ve BMS revizyonu ile ayrıca doğrulanmalıdır
Koruma / algılama	Voltaj algılama ve batarya koruma işlevi; eşik değerleri ve koruma türleri datasheet olmadan kesinleştirilmemelidir
Balans fonksiyonu	Doğrulanmamıştır; “balanslı BMS” olarak tanımlanmaz
Gövde malzemesi	PCB
Kart boyutu	Referans teknik listede yaklaşık 4.3 × 7.5 × 0.7 cm; fiziksel stokla teyit ediniz
Paket içeriği	1 set PCB kartı; hücre, batarya kasası ve şarj cihazı dahil değildir
Orijinal ürün durumu	Orijinal Bosch değildir; uyumlu aftermarket yedek elektronik karttır

Doğru Hücre Yapısı ve Montaj

BOS-BAT618 kartı, 5S Li-ion batarya grupları için kullanılmalıdır. 5S yapı; beş hücre grubunun seri bağlanmasıyla yaklaşık 18V nominal ve 21V tam şarj gerilimi oluşturur. Paralel hücre sayısı (1P, 2P vb.) kapasite ihtiyacına göre değişebilir; ancak tüm hücrelerin aynı marka/model/kapasite/yaş/gerilim seviyesinde olması gerekir.

• Yeni ve eşleştirilmiş Li-ion hücre kullanın.
• Eski, farklı marka, farklı kapasite veya farklı iç dirençli hücreleri aynı pakette karıştırmayın.
• Hücre bağlantılarında uygun punta kaynak ekipmanı, nikel şerit ve izolasyon malzemeleri kullanın.
• BMS balans/sens bağlantılarını ilgili kartın fiziksel pad işaretlerine göre doğru sırayla bağlayın.
• Montajdan önce her seri grubun gerilimini multimetre ile doğrulayın.

Satın Almadan Önce Önemli Bilgiler

• LiFePO4 için kullanmayın: Bu kart, 5S Li-ion 4.2V/hücre şarj profilini hedefler. LiFePO4 hücrelerin şarj ve deşarj gerilimleri farklıdır.
• Kart tek başına batarya değildir: Hücreler, kasa, nikel şerit, sigorta, yalıtım malzemeleri ve şarj cihazı ayrıca gerekir.
• Montaj teknik bilgi gerektirir: Yanlış BMS bağlantısı, ters polarite veya hatalı hücre gruplaması karta ve hücrelere zarar verebilir.
• Hücre dengesizliğini kart çözmez: Eski/uyumsuz hücreler nedeniyle oluşan grup voltaj farkı, yalnızca BMS kartı değişimi ile düzelmeyebilir.
• Orijinal Bosch şarj cihazı uyumu otomatik değildir: Terminal düzeni, BMS haberleşmesi/sıcaklık bağlantısı ve paket yapısı fiziksel ürünle eşleşmelidir.
• Akım değeri verilmemiştir: BMS’nin sürekli akım kapasitesini datasheet veya gerçek test olmadan yüksek akım vaadi olarak kullanmayın.

Uyumlu kasa ve batarya montaj malzemeleri için batarya kutuları, batarya malzemeleri ve ilgili BMS ürünlerini inceleyebilirsiniz.

Sık Sorulan Sorular

BOS-BAT618 hangi bataryalarla uyumludur?

BAT609, BAT609G, BAT618 ve BAT618G tipi Bosch 18V Li-ion bataryalar için aftermarket uyumluluk belirtilir. Ancak kasa, kontak, kart ölçüsü ve bağlantı padleri aynı olmalıdır.

Bu kart LiFePO4 bataryada kullanılır mı?

Hayır. Kart 5S Li-ion hücre grupları için tasarlanmıştır. LiFePO4 kimyasının hücre gerilimleri ve şarj profili farklı olduğundan uygun değildir.

Bu ürün 5S2P 10 hücreli pakette kullanılabilir mi?

Elektriksel olarak 5S2P paket beş seri hücre grubuna sahiptir; ancak BMS akım kapasitesi, kasa içi yerleşim, hücre holderı ve bağlantı düzeni fiziksel kartla ayrıca doğrulanmalıdır. Otomatik uyumluluk garantisi verilmez.

Bu kart balans yapar mı?

Balans fonksiyonu için doğrulanmış üretici verisi bulunmadığından ürünü balanslı BMS olarak tanımlamıyoruz. Kartın koruma ve voltaj algılama işlevi için satılması gerekir.

Batarya hücreleri ürünle birlikte geliyor mu?

Hayır. Ürün yalnızca PCB/BMS kart setidir. Li-ion hücreler, batarya kasası, nikel şerit ve şarj cihazı ayrıca temin edilmelidir.
