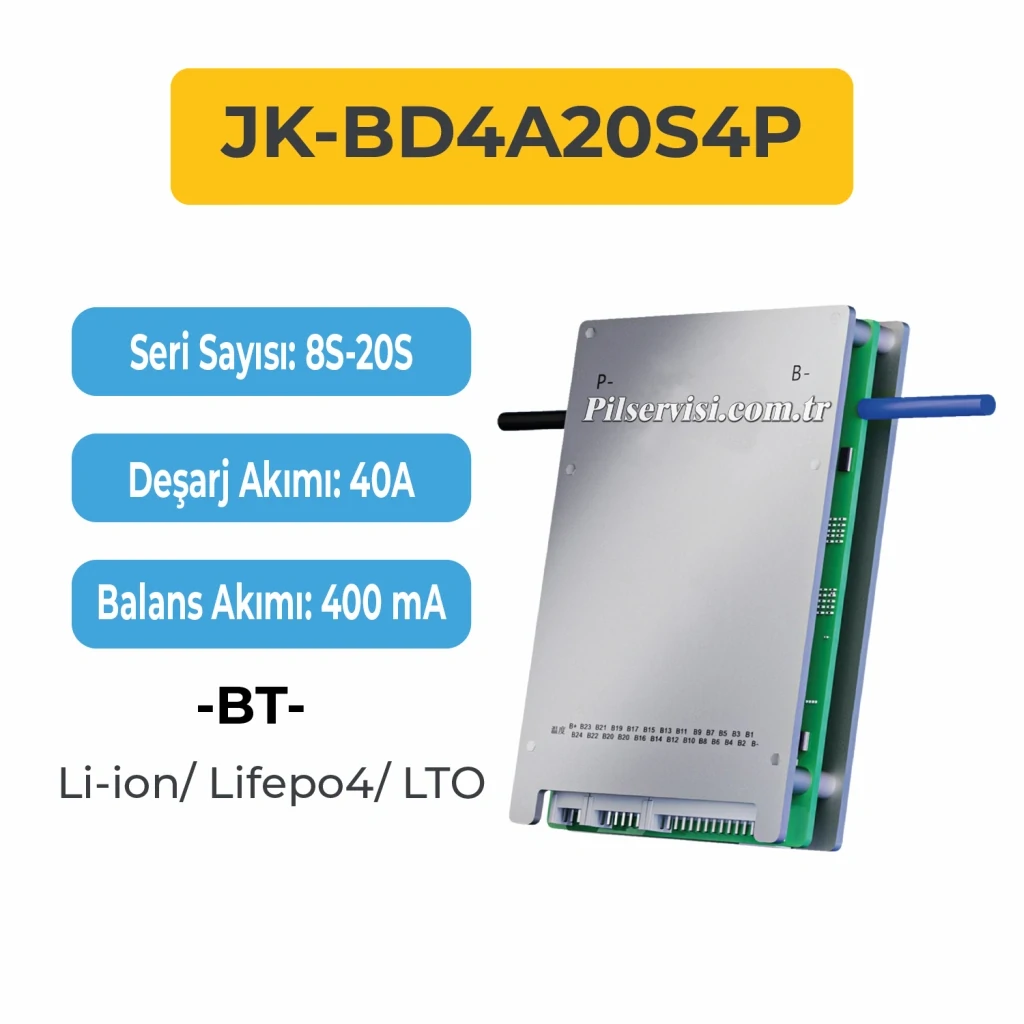

JK BD4A20S4P 8-20S 40A Smart BMS – 0.4A Aktif Balanslı

JK BD4A20S4P 8-20S 40A Smart BMS – 0.4A Aktif Balanslı

JK BD4A20S4P Smart BMS, 8-20S sınıfındaki seri bağlı lityum batarya paketlerinde hücre takibi, aktif dengeleme, şarj/deşarj yönetimi ve güvenlik korumalarını bir araya getirir. 40A sürekli deşarj sınıfı, 0.4A aktif balans ve Bluetooth uygulama takibi sayesinde; 48V ve 60V sınıfı LiFePO4 sistemler ile yüksek seri sayılı Li-ion projeleri için güçlü bir batarya yönetim çözümüdür.

Aktif balans teknolojisi; yüksek gerilimli hücredeki enerjiyi daha düşük gerilimli hücreye transfer ederek hücreler arası dengenin korunmasına yardımcı olur. Uyumlu JK BMS / Jikong BMS mobil uygulaması üzerinden tek tek hücre voltajları, toplam paket voltajı, akım, kapasite/SOC, sıcaklık ve koruma durumları görüntülenebilir; batarya kimyasına uygun çalışma parametreleri yapılandırılabilir.

Öne Çıkan Özellikler

• 8-20S Smart BMS: Orta-yüksek seri sayılı lityum batarya paketleri için geniş kullanım aralığı.
• 40A sürekli deşarj sınıfı: Uygun hücre, sigorta, kablo ve termal tasarımla 40A sınıfı sistemler için tasarlanmıştır.
• 0.4A aktif balans: Hücreler arasındaki enerjiyi transfer ederek dengelemeye yardımcı olur. Bu değer şarj/deşarj çıkış akımı değildir.
• Dahili Bluetooth: Hücre voltajı, paket voltajı, SOC, akım, sıcaklık ve koruma durumları mobil uygulamadan takip edilebilir.
• Çok yönlü koruma: Aşırı şarj, düşük voltaj/aşırı deşarj, aşırı akım, kısa devre ve sıcaklık korumaları.
• Akıllı parametre yönetimi: Uygulama üzerinden batarya tipi, hücre sayısı, kapasite, koruma eşiği ve dengeleme ayarları yapılandırılabilir.
• Ortak port yapısı: Şarj ve yük negatif bağlantısı için ortak port düzeni kullanır.

Hangi Batarya Paketleriyle Uyumlu?

Bu ürün sayfası, güncel resmi ürün kaydında belirtilen 8-20S aralığı için hazırlanmıştır. Gerçek sistem gerilimi; batarya kimyasına ve seri hücre sayısına göre değişir. Örneğin 16S LiFePO4 paket yaklaşık 51.2V, 20S LiFePO4 paket yaklaşık 64V nominal gerilim sınıfındadır. 20S Li-ion sistemler ise genellikle 72V sınıfı projelerde görülür.

İlan konumlandırması	8-20S Smart BMS
LiFePO4	Güncel resmi ürün sayfasında 8-20S kullanım sınıfında listelenir.
Li-ion / NMC	Eski üretici teknik sayfası 7-20S bilgisi verir. Bu ilanda güvenli ve ana ürün aralığı olarak 8-20S kullanılmıştır; 7S kullanımını satmadan önce ürün revizyonu ve kablo şeması teyit edilmelidir.
LTO	Eski üretici teknik sayfasında 14-20S olarak belirtilir. Daha düşük seri sayısı için bu model tercih edilmeden önce teknik teyit alınmalıdır.

Bluetooth ile Akıllı Batarya Takibi

Dahili Bluetooth sayesinde uyumlu mobil uygulamada hücre voltajları, toplam voltaj, en yüksek hücre farkı, şarj/deşarj akımı, SOC, sıcaklık ve koruma durumları görüntülenebilir. Uygulamada batarya kimyası, seri hücre sayısı, kapasite, koruma eşikleri ve dengeleme ayarları gerçek batarya paketine göre doğru biçimde girilmelidir.

RS485 / CAN bilgisi: Resmi ürün sayfasında Bluetooth standart olarak belirtilir; RS485, CAN ve GPS için harici/opsiyonel destek bilgisi yer alır. Bazı paket/konfigürasyonlarda RS485 seçeneği bulunabilir. Bu nedenle inverter, ekran veya bilgisayar entegrasyonu satmadan önce fiziksel soket, model revizyonu, pin dizilimi, iletişim protokolü, baud rate ve firmware uyumluluğu doğrulanmalıdır.

Teknik Özellikler

Marka / seri	JK / Jikong / JKBMS – JK-BD serisi
Model	JK-BD4A20S4P
Ürün tipi	Aktif balanslı Smart BMS / batarya koruma kartı
Nominal ürün aralığı	8-20S
Maksimum hücre sayısı	20S
Sürekli deşarj akımı	40A
Pik deşarj akımı	Üretici teknik sayfasında 60A olarak listelenir; sürekli çalışma tasarım değeri değildir.
Aktif balans akımı	Maksimum sürekli 0.4A
Balans yöntemi	Aktif enerji transferli dengeleme
Hücre voltajı ölçüm aralığı	1-5V
Voltaj ölçüm doğruluğu	Üretici teknik sayfasında ±5mV olarak listelenir.
Besleme / çalışma gerilimi	20-100V DC
Bluetooth	Dahili, standart
RS485 / CAN / GPS	Harici veya opsiyonel konfigürasyona bağlıdır; fiziksel ürün teyit edilmeden dahil sayılmaz.
Bağlantı tipi	Ortak port (common port)
Sıcaklık izleme	Üretici teknik sayfasında 3 sıcaklık sensörü desteği belirtilir. Dahil prob sayısı pakete göre teyit edilmelidir.
Koruma fonksiyonları	Aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve sıcaklık koruması
Çalışma sıcaklığı	-30°C ile +70°C
Boyutlar	Üretici teknik sayfası: 110 × 73 × 17 mm. Fiziksel kart revizyonu ile doğrulayınız.

Koruma ve Yönetim Fonksiyonları

• Hücre aşırı şarj koruması ve geri kazanımı
• Hücre düşük voltaj / aşırı deşarj koruması ve geri kazanımı
• Ayarlanabilir aşırı akım koruması
• Kısa devre koruması
• Sıcaklık izleme ve koruma
• Bluetooth uygulamasıyla batarya durumu ve parametre takibi
• Kapasite / SOC takibi için coulomb sayacı işlevi

Satın Almadan Önce Önemli Bilgiler

• 40A sistem tasarımı gerektirir: Hücrelerin sürekli akım kapasitesi, kablo kesiti, pabuçlar, sigorta, bağlantılar, havalandırma ve inverter/yük kalkış akımı 40A sınıfına uygun olmalıdır.
• 60A pik değerini sürekli akım gibi kullanmayın: Üreticinin 60A pik bilgisi kısa süreli kullanım içindir. Sürekli sistem hesabı 40A üzerinden yapılmalıdır.
• 0.4A, balans akımıdır: Şarj/deşarj çıkış akımı değildir. BMS’nin ana sürekli deşarj sınıfı 40A’dır.
• RS485/CAN varsaymayın: Bluetooth standarttır; RS485, CAN ve GPS fonksiyonlarının fiziksel kartta olup olmadığı tedarik paketi ve revizyonla kontrol edilmelidir.
• Doğru kimya ve hücre sayısı ayarı şarttır: LiFePO4, Li-ion ve LTO parametreleri birbirinden farklıdır. Uygulamadaki batarya tipi ve seri hücre sayısı gerçek paketle aynı olmalıdır.
• Profesyonel montaj önerilir: B- / P- güç bağlantıları ve balans kabloları doğru sırayla bağlanmalıdır. Ters veya hatalı bağlantı BMS’ye ve batarya paketine zarar verebilir.

Uyumlu sigorta, kablo, pil ve diğer koruma çözümleri için batarya devre kartları kategorimizi inceleyebilirsiniz.

Sık Sorulan Sorular

JK BD4A20S4P hangi sistemler için uygundur?

Bu model 8-20S batarya paketleri için listelenir. Hücre kimyasına bağlı olarak 24V, 36V, 48V, 60V ve yüksek seri sayılı Li-ion sistemlerde kullanılabilir. Nominal gerilim, kimya ve seri hücre sayısına göre değişir.

40A ve 0.4A arasındaki fark nedir?

40A, BMS’nin sürekli deşarj akım sınıfıdır. 0.4A ise hücreler arasındaki aktif enerji transferi için kullanılan maksimum sürekli balans akımıdır.

RS485 veya CAN bu modelde standart mı?

Bluetooth standarttır. RS485, CAN ve GPS için tedarik paketi, model revizyonu ve fiziksel soketler kontrol edilmelidir. RS485/CAN bağlantısı olsa dahi cihazlar arası protokol uyumluluğu ayrıca doğrulanmalıdır.

Bu BMS LiFePO4 dışında Li-ion veya LTO ile çalışır mı?

Güncel ürün sayfası Li-ion, LiFePO4 ve LTO paketlerini 8-20S ürün sınıfında listeler. Eski üretici teknik sayfası Li-ion için 7-20S, LTO için 14-20S belirtir. Özellikle 8-13S LTO uygulamasında satın alma öncesi teknik teyit alınmalıdır.
