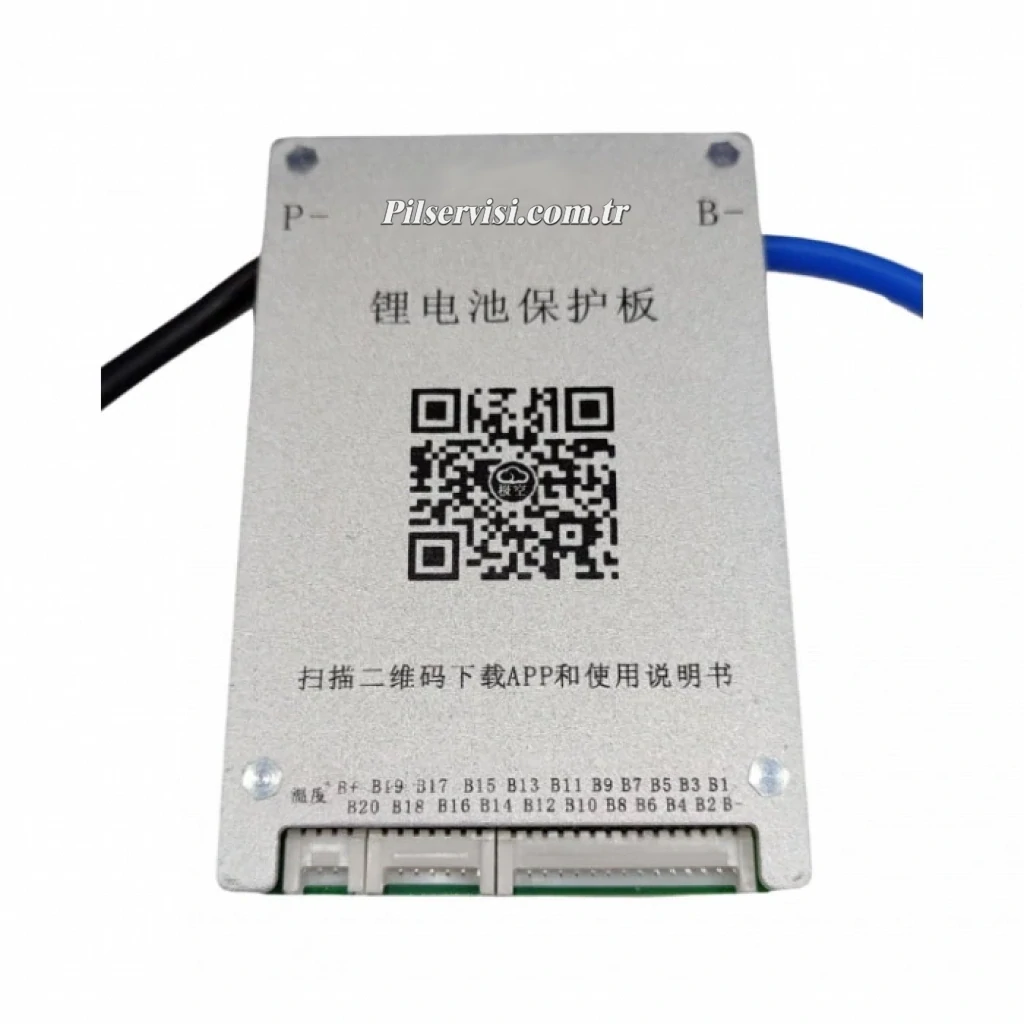

JK BD6A24S8P 8-24S 80A Smart BMS – 0.6A Aktif Balanslı

JK BD6A24S8P 8-24S 80A Smart BMS – 0.6A Aktif Balanslı

JK BD6A24S8P Smart BMS, 8-24S sınıfındaki seri bağlı lityum batarya paketlerinde hücre takibi, aktif dengeleme, şarj/deşarj yönetimi ve güvenlik korumalarını bir araya getirir. 80A sürekli deşarj sınıfı, 0.6A aktif balans ve Bluetooth uygulama takibi sayesinde solar depolama, elektrikli mobilite, yüksek seri sayılı LiFePO4 paketleri ve güçlü özel batarya uygulamaları için tasarlanmıştır.

0.6A aktif balans teknolojisi; yüksek gerilimli hücredeki enerjiyi daha düşük gerilimli hücreye transfer ederek hücreler arası dengenin korunmasına yardımcı olur. Uyumlu JK BMS / Jikong BMS mobil uygulaması üzerinden tek tek hücre voltajları, toplam paket voltajı, akım, kapasite/SOC, sıcaklık ve koruma durumları görüntülenebilir; batarya kimyasına uygun çalışma parametreleri yapılandırılabilir.

Öne Çıkan Özellikler

• 8-24S Smart BMS: Geniş seri hücre aralığı ile farklı lityum batarya projelerine uyum sağlar.
• 80A sürekli deşarj sınıfı: Uygun hücre, sigorta, kablo ve termal tasarımla 80A sınıfı sistemler için tasarlanmıştır.
• 0.6A aktif balans: Hücreler arasındaki enerjiyi transfer ederek dengelemeye yardımcı olur. Bu değer şarj/deşarj çıkış akımı değildir.
• Dahili Bluetooth: Hücre voltajı, paket voltajı, SOC, akım, sıcaklık ve koruma durumları mobil uygulamadan takip edilebilir.
• Çok yönlü koruma: Aşırı şarj, düşük voltaj/aşırı deşarj, aşırı akım, kısa devre, şarj/deşarj yüksek sıcaklık ve düşük sıcaklıkta şarj koruması.
• Hassas hücre takibi: Hücre voltajı ölçüm doğruluğu ±3mV olarak belirtilir.
• Akıllı ayar imkânı: Uygulama üzerinden batarya kimyası, hücre sayısı, kapasite, koruma eşikleri ve dengeleme parametreleri yapılandırılabilir.

Hangi Batarya Paketleriyle Uyumlu?

Bu ürün sayfası, güncel resmi ürün kaydındaki 8-24S aralığı için hazırlanmıştır. Gerçek sistem gerilimi; batarya kimyasına ve seri hücre sayısına göre değişir. Örneğin 16S LiFePO4 paket yaklaşık 51.2V, 24S LiFePO4 paket yaklaşık 76.8V nominal gerilim sınıfındadır. Li-ion sistemlerde aynı seri sayısında nominal gerilim daha yüksek olur.

İlan konumlandırması	8-24S Smart BMS
LiFePO4	Üretici teknik sayfasında 8-24S olarak belirtilir.
Li-ion / NMC	Üretici teknik sayfasında 7-24S olarak belirtilir. Bu ilanda güvenli ve ana ürün aralığı olarak 8-24S kullanılmıştır; 7S kullanımını satmadan önce ürün revizyonu ve kablo şeması teyit edilmelidir.
LTO	Üretici teknik sayfasında 14-24S olarak belirtilir. Daha düşük seri sayısı için bu model tercih edilmeden önce teknik teyit alınmalıdır.

Bluetooth ile Akıllı Batarya Takibi

Dahili Bluetooth sayesinde uyumlu mobil uygulamada hücre voltajları, toplam voltaj, en yüksek hücre farkı, şarj/deşarj akımı, SOC, sıcaklık ve koruma durumları görüntülenebilir. Uygulamada batarya kimyası, seri hücre sayısı, kapasite, koruma eşikleri ve dengeleme ayarları gerçek batarya paketine göre doğru biçimde girilmelidir.

RS485 / CAN / ekran bilgisi: Bluetooth standarttır. Resmi ürün sayfasında RS485, CAN ve ısıtma opsiyonel fonksiyonlar olarak sunulur. İnverter, ekran veya bilgisayar entegrasyonu satmadan önce fiziksel soket, model revizyonu, pin dizilimi, iletişim protokolü, baud rate ve firmware uyumluluğu doğrulanmalıdır.

Teknik Özellikler

Marka / seri	JK / Jikong / JKBMS – JK-BD serisi
Model	JK-BD6A24S8P
Ürün tipi	Aktif balanslı Smart BMS / batarya koruma kartı
Nominal ürün aralığı	8-24S
Maksimum hücre sayısı	24S
Sürekli deşarj akımı	80A
Pik deşarj akımı	150A; sürekli çalışma tasarım değeri değildir.
Aktif balans akımı	Maksimum sürekli 0.6A
Balans yöntemi	Aktif enerji transferli dengeleme
Hücre voltajı ölçüm aralığı	1-5V
Voltaj ölçüm doğruluğu	±3mV
Besleme / çalışma gerilimi	20-100V DC
Bluetooth	Dahili, standart
RS485 / CAN / GPS	Harici veya opsiyonel konfigürasyona bağlıdır; fiziksel ürün teyit edilmeden dahil sayılmaz.
Bağlantı tipi	Ortak port (common port)
Sıcaklık izleme	3 sensör desteği belirtilir. Dahil prob sayısı pakete göre teyit edilmelidir.
Koruma fonksiyonları	Aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve sıcaklık koruması
Çalışma sıcaklığı	-30°C ile +70°C
Boyutlar	Yaklaşık 133 × 81 × 18 mm; fiziksel kart revizyonu ile doğrulayınız.

Koruma ve Yönetim Fonksiyonları

• Hücre aşırı şarj koruması ve geri kazanımı
• Hücre düşük voltaj / aşırı deşarj koruması ve geri kazanımı
• Ayarlanabilir şarj/deşarj aşırı akım koruması
• Kısa devre koruması
• Sıcaklık izleme ve koruma
• Bluetooth uygulamasıyla batarya durumu ve parametre takibi
• Kapasite / SOC takibi için coulomb sayacı işlevi

Satın Almadan Önce Önemli Bilgiler

• 80A sistem tasarımı gerektirir: Hücrelerin sürekli akım kapasitesi, kablo kesiti, pabuçlar, sigorta, bağlantılar, havalandırma ve inverter/yük kalkış akımı 80A sınıfına uygun olmalıdır.
• 150A pik değerini sürekli akım gibi kullanmayın: Pik değer kısa süreli kullanım içindir. Sürekli sistem hesabı 80A üzerinden yapılmalıdır.
• 0.6A, balans akımıdır: Şarj/deşarj çıkış akımı değildir. BMS’nin ana sürekli deşarj sınıfı 80A’dır.
• RS485/CAN ve ekran varsaymayın: Bluetooth standarttır. RS485, CAN, ekran ve ısıtma aksesuarının fiziksel kartta/pakette bulunup bulunmadığı tedarik paketi ve revizyonla kontrol edilmelidir.
• Doğru kimya ve hücre sayısı ayarı şarttır: LiFePO4, Li-ion ve LTO parametreleri birbirinden farklıdır. Uygulamadaki batarya tipi ve seri hücre sayısı gerçek paketle aynı olmalıdır.
• Profesyonel montaj önerilir: B- / P- güç bağlantıları ve balans kabloları doğru sırayla bağlanmalıdır. Ters veya hatalı bağlantı BMS’ye ve batarya paketine zarar verebilir.

Uyumlu sigorta, kablo, pil ve diğer koruma çözümleri için batarya devre kartları kategorimizi inceleyebilirsiniz.

Sık Sorulan Sorular

JK BD6A24S8P hangi sistemler için uygundur?

Bu model 8-24S batarya paketleri için listelenir. Hücre kimyasına bağlı olarak 24V, 48V, 60V, 72V ve daha yüksek seri sayılı özel lityum sistemlerde kullanılabilir. Nominal gerilim, kimya ve seri hücre sayısına göre değişir.

80A ve 0.6A arasındaki fark nedir?

80A, BMS’nin sürekli deşarj akım sınıfıdır. 0.6A ise hücreler arasındaki aktif enerji transferi için kullanılan maksimum sürekli balans akımıdır.

RS485 veya CAN bu modelde standart mı?

Bluetooth standarttır. Resmi satış sayfasında RS485 ve CAN opsiyonel olarak sunulur. Fiziksel kartta uygun soket ve seçili fonksiyon yoksa bu özellikler satılmamalıdır.

Bu BMS LiFePO4 dışında Li-ion veya LTO ile çalışır mı?

Üretici teknik sayfasına göre Li-ion için 7-24S, LiFePO4 için 8-24S ve LTO için 14-24S destek bilgisi verilir. Bu ürün sayfasında ana ve güvenli satış aralığı 8-24S olarak sunulmuştur.
