TPHR8504PL,L1Q Toshiba 40V N-Kanal Güç MOSFET’i
TPHR8504PL,L1Q, Toshiba Semiconductor and Storage tarafından üretilen, U-MOSIX-H serisi N-kanal Enhancement Mode güç MOSFET’idir. 40V drain-source gerilim sınıfı, düşük açık kanal direnci ve hızlı anahtarlama karakteristiği sayesinde yüksek verimli DC-DC dönüştürücü, anahtarlamalı gerilim regülatörü ve motor sürücü devrelerinde kullanılmak üzere tasarlanmıştır.

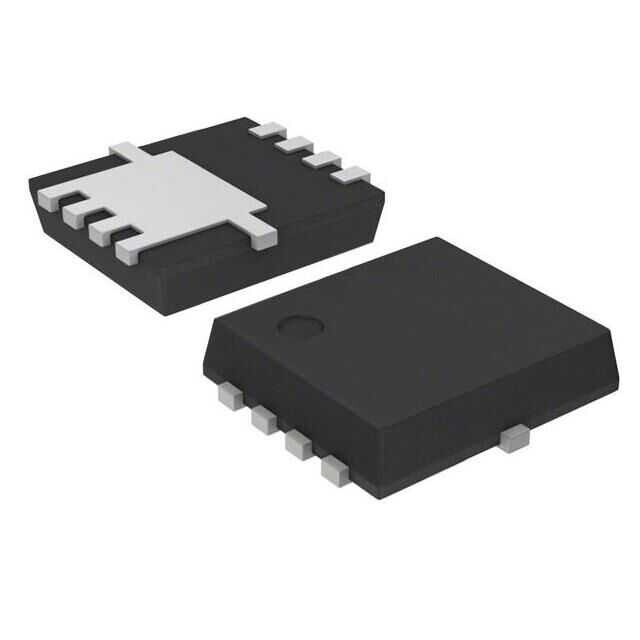

RDS(on) değeri VGS=10V ve ID=50A koşulunda maksimum 0.85mΩ olarak belirtilir. Bu düşük direnç, uygun devre ve termal tasarımla iletim kayıplarının azaltılmasına yardımcı olur. Ürün, 8-SOP Advance / 8-PowerVDFN yüzey montaj paketindedir ve SMD rework deneyimi gerektirir.
Dyson V11/12/15Ana Kart Onarımında Kullanım
TPHR8504PL MOSFET’in, bazı Dyson V11 kablosuz süpürge ana kartı/motor sürücü kartı revizyonlarında kullanıldığı onarım kaynaklarında bildirilmiştir. Kart üzerinde aynı parça kodu bulunan ve paket/pin dizilimi eşleşen cihazlarda, bileşen seviyesinde onarım amacıyla değerlendirilir.
Uyumluluk uyarısı: Bu ürün “tüm Dyson V11 modellerine kesin uyumlu yedek kart” değildir. Dyson kart revizyonu, orijinal MOSFET üst baskısı, paket ayak düzeni, gate sürücü devresi ve arızanın asıl nedeni mutlaka kontrol edilmelidir. Arıza; MOSFET dışında motor, gate sürücü entegresi, besleme devresi veya kart üzerindeki başka bir bileşenden de kaynaklanabilir.
Öne Çıkan Özellikler
- 40V N-kanal MOSFET: Güç anahtarlama ve motor sürücü devreleri için N-kanal Enhancement Mode yapı.
- Düşük RDS(on): Maksimum 0.85mΩ @ VGS=10V, ID=50A; tipik değer 0.7mΩ’dur.
- Hızlı anahtarlama: Anahtarlamalı güç ve motor sürücü uygulamalarına yönelik Toshiba U-MOSIX-H serisi.
- 150A datasheet akım sınıfı: ID=150A değeri Tc=25°C test koşulunda verilir; gerçek devre akımı PCB, soğutma ve çalışma koşullarına göre ayrıca hesaplanmalıdır.
- Kompakt SMD paket: 8-SOP Advance / 8-PowerVDFN paketi ile sınırlı PCB alanında güç anahtarlama uygulamaları.
- Dyson onarım uygulaması: Uyumlu kart revizyonlarında aynı kodlu arızalı MOSFET’in bileşen seviyesinde değişimi için kullanılabilir.
Teknik Özellikler
| Marka | Toshiba Semiconductor and Storage |
|---|---|
| Üretici parça numarası | TPHR8504PL,L1Q |
| Seri | U-MOSIX-H |
| FET tipi | N-kanal, Enhancement Mode, tekli MOSFET |
| Teknoloji | Silisyum MOSFET |
| Drain-source gerilimi (VDS / VDSS) | 40V |
| Gate-source gerilimi (VGS) | ±20V maks. |
| Sürekli drain akımı (ID) | 150A @ Tc=25°C datasheet koşulu |
| Darbeli drain akımı (IDP) | 500A, 100µs datasheet koşulu; devre tasarım kapasitesi olarak kullanılmamalıdır |
| RDS(on) — maks. | 0.85mΩ @ VGS=10V, ID=50A |
| RDS(on) — maks. | 1.4mΩ @ VGS=4.5V, ID=50A |
| RDS(on) — tipik | 0.7mΩ @ VGS=10V, ID=50A |
| Gate eşik gerilimi (VGS(th)) | 1.4V – 2.4V @ ID=1mA |
| Toplam gate şarjı (Qg) | 103nC tipik @ VGS=10V |
| Giriş kapasitansı (Ciss) | 7370pF tipik / 9600pF maks. @ VDS=20V |
| Güç kaybı (PD) | 170W @ Tc=25°C; 1W @ Ta koşulunda. Termal tasarım ve derating zorunludur. |
| Çalışma / kanal sıcaklığı | -55°C ile +175°C (TJ/Tch sınırları datasheet koşullarına bağlıdır) |
| Paket / kılıf | 8-SOP Advance / 8-PowerVDFN |
| Montaj tipi | Yüzey montaj (SMD/SMT) |
| RoHS | Uyumlu |
Kullanım Alanları
- Yüksek verimli DC-DC dönüştürücüler
- Anahtarlamalı gerilim regülatörleri
- Motor sürücü devreleri
- Güç kaynakları ve güç anahtarlama devreleri
- Uyumlu kart revizyonlarında Dyson V11 ana kartı / motor sürücü kartı bileşen onarımı
- Elektronik servis ve SMD kart tamir uygulamaları
Satın Almadan Önce Önemli Bilgiler
- Dyson uyumluluğunu kodla doğrulayın: Kart üzerindeki eski MOSFET’in TPHR8504PL veya TPHR8504PL,L1Q işaretli olduğunu, paket ve pin diziliminin aynı olduğunu teyit edin.
- Tüm Dyson modelleriyle evrensel uyumlu değildir: V11, V12, V15 veya farklı revizyonların kart tasarımları birbirinden farklı olabilir.
- 40V sınırını aşmayın: 40V, drain-source maksimum gerilim derecesidir. Gerilim sıçramaları (spike), güvenlik payı ve devre topolojisi tasarımda dikkate alınmalıdır; 48V nominal batarya sisteminde doğrudan genel amaçlı kullanım için uygun kabul edilmemelidir.
- 150A doğrudan kart akımı değildir: Bu değer Tc=25°C koşulundaki datasheet derecesidir. PCB bakır alanı, soğutma, anahtarlama kayıpları, ortam sıcaklığı ve gate sürücüsü gerçek kapasiteyi belirler.
- Gate sürüşünü kontrol edin: En düşük RDS(on) spesifikasyonu VGS=10V koşulundadır. 4.5V sürüşte maksimum RDS(on) değeri daha yüksektir.
- ESD ve rework hassasiyeti: ESD önlemleri alın; doğru sıcak hava/rehot profilini kullanın. Yanlış lehimleme veya pad hasarı karta zarar verebilir.
- Arızanın kök nedenini giderin: Yeni MOSFET takılmadan önce gate sürücü, motor, besleme hattı ve kısa devre ihtimali değerlendirilmelidir.
Pin dizilimi, PCB footprint ve tam elektriksel karakteristikler için Toshiba TPHR8504PL resmi datasheet dokümanını inceleyiniz.
Sık Sorulan Sorular
TPHR8504PL,L1Q Dyson V11 ile uyumlu mu?
Bazı Dyson V11 ana kartı/motor sürücü kartı revizyonlarında TPHR8504PL kodlu MOSFET kullanıldığı onarım kaynaklarında bildirilir. Ancak uyumluluk için eski bileşenin kodu, paket tipi, pin dizilimi ve devre konumu aynı olmalıdır. Her Dyson V11 kartı için otomatik uyumluluk garantisi verilmez.
Bu MOSFET tüm Dyson süpürgelere uyar mı?
Hayır. Dyson modelleri ve kart revizyonları farklı MOSFET, paket ve sürücü devresi kullanabilir. Sadece kart üzerindeki mevcut bileşen ve teknik gereksinimler eşleşiyorsa kullanılmalıdır.
150A değeri sürekli kullanılabilir akım mıdır?
150A değeri Tc=25°C kontrollü datasheet koşulunda verilen sürekli drain akımı derecesidir. Gerçek uygulamada sürekli akım; PCB tasarımı, soğutma, ortam sıcaklığı, anahtarlama kayıpları ve gate sürüşüne göre çok daha düşük olabilir.
40V MOSFET 48V bataryada kullanılır mı?
Genel amaçlı olarak önerilmez. 48V nominal batarya paketi tam şarjda 40V’u aşar ve anahtarlama gerilim sıçramaları da oluşabilir. Uygulamanın maksimum çalışma gerilimi ve güvenlik payı 40V VDS sınırının altında kalmalıdır.
Bu ürün BMS veya hazır Dyson kartı mıdır?
Hayır. Bu ürün tekli SMD MOSFET bileşenidir. BMS, ana kart veya komple Dyson tamir kiti değildir.
